Jak rozlišit mezi A514 stupněm E a A514 stupněm H?
Rozlišení mezi A514 Grade E a A514 Grade H je pro specifikaci zásadní, protože jsou navrženy pro zřetelně odlišné primární účely, přestože mají stejnou minimální mez kluzu 100 ksi. Hlavní rozdíl je: Grade E je optimalizována pro zvýšenou odolnost proti korozi, zatímco Grade H je optimalizována pro maximální prokalitelnost v ultra-tlustých částech.
A514 třída Eje vysokopevnostní, kalená a temperovaná legovaná ocel podle specifikace ASTM A514, která se vyznačuje minimální mezí kluzu 100 ksi (690 MPa) a zvýšenou odolností proti atmosférické korozi (přibližně dvakrát vyšší než u uhlíkové oceli). Této zlepšené odolnosti je dosaženo díky specifické chemii se zvýšeným obsahem molybdenu (Mo), díky čemuž je vhodný pro vysoce{5}}pevnostní konstrukční součásti, jako jsou výložníky a rámy těžkých zařízení, které budou vystaveny venkovnímu prostředí, ale kde nejsou vyžadovány plné vlastnosti speciální oceli odolné vůči povětrnostním vlivům.
A514 Třída Hje vysokopevnostní, kalená a temperovaná legovaná ocel z rodiny ASTM A514, navržená speciálně pro aplikace s extrémní tloušťkou (obvykle do 6 palců nebo 150 mm). Dosahuje standardní minimální meze kluzu 100 ksi (690 MPa) díky chemickému složení s vyšším obsahem manganu (Mn) v kombinaci s borem, který poskytuje výjimečnou prokalitelnost pro zajištění plné pevnosti i v jádru velmi silných plechů. Primárně se používá v nejmasivnějších konstrukčních součástech, jako jsou základny obřích důlních rypadel nebo rámy lisů, kde jsou kritické vlastnosti jedinečné díky-tloušťce.
Klíčové rozdíly mezi A514 Gr.E a A514 Gr.H:
A514 Gr.E: Vyšší obsah manganu a žádný povinný požadavek na nikl.
A514 Gr.H: Nižší obsah manganu, vyžaduje 0,3–0,7 % niklu pro zvýšení houževnatosti.

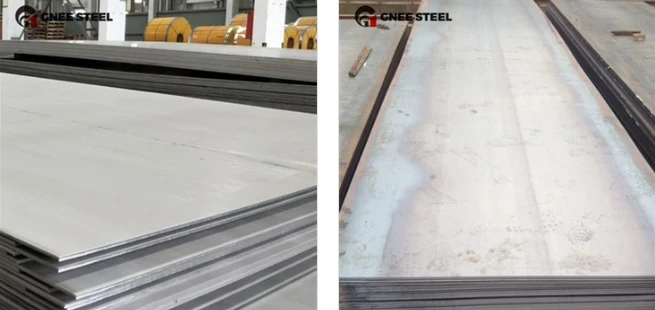

Gnee nabízí ze skladu ocelové plechy A514 Gr.E a Gr.H o tloušťkách 6–150 mm, šířkách 5–10 stop a délkách 20–40 stop, připravené pro aplikace ve strukturálních a těžkých strojích.
Chemické složení (Tepelná analýza, Max %)
| Norma | Stupeň | C | Mn | P | S | Si | Ni | Cr | Mo | V | Ti | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A514/A514M | A514 Gr.E | 0.12–0.20 | 0.4–0.7 | 0.035 | 0.035 | 0.2–0.4 | - | 1.4–2.0 | 0.4–0.6 | - | 0.01–0.1 | 0.001–0.005 |
| ASTM A514/A514M | A514 Gr.H | 0.12–0.21 | 0.95–1.3 | 0.035 | 0.035 | 0.2–0.35 | 0.3–0.7 | 0.4–0.65 | 0.2–0.3 | 0.03–0.08 | - | 0.0005–0.005 |
Mechanické vlastnosti
| Norma | Stupeň | Tloušťka (mm) | Mez kluzu (MPa, min) | Pevnost v tahu (MPa) |
|---|---|---|---|---|
| ASTM A514/A514M | A514 Gr.E | Menší nebo rovno 65 | 690 | 760–895 |
| ASTM A514/A514M | A514 Gr.H | Menší nebo rovno 65 | 690 | 760–895 |
Oba A514 Gr.E a Gr.H jsou ideální pro svařované konstrukční aplikace, mostní konstrukce a těžké stroje, poskytují rovnováhu mezi pevností, houževnatostí a zpracovatelností.
Výkon a aplikace: Jak se používají A514 třídy E a A514 třídy H
To je praktický důsledek jejich chemie.
| Aspekt | A514 třída E | A514 Třída H |
|---|---|---|
| Typická maximální tloušťka | Standardně až 4 palce (100 mm). | Až 6 palců (150 mm) nebo více. |
| Odolnost proti korozi | ~2x lepší než uhlíková ocel. Vhodné pro venkovní použití bez nátěru nebo přerušované údržby. | Podobně jako u standardní uhlíkové oceli. Žádná zvýšená odolnost proti korozi. Při venkovní expozici vyžaduje nátěr. |
| Příklady primárních aplikací | • Výložníky rypadel pro venkovní těžbu. • Průmyslové stavby bez nátěru. • Součásti, kde je lakování obtížné, ale určitá odolnost proti korozi je prospěšná. |
• Základní rámy a sloupy pro ultra{0}}těžké lisy. • Nejtlustší sekce rypadel s vlečným lanem. • Všechny součásti, jejichž tloušťka desky přesahuje 4-5 palců a plná pevnost jádra, je povinná. |
Co odlišuje ASTM A514 GR E od ostatních jakostí?
GR E vyniká houževnatostí při nízkých{0}}teplotách, takže je vhodný do chladného prostředí s výtěžností až 100 ksi pod 2,5 palce.
Je svařování A514 GR E jednoduché?
Ano, s předehřátím a správnými výplněmi, aby nedošlo k prasknutí-naše desky jsou pro to optimalizovány.
Deska pro klíčové aplikace.
Offshore plošiny, těžba v chladných oblastech a konstrukce vyžadující odolnost proti nárazu při nízkých teplotách.
Kompletní specifikace a podrobnosti jsou k dispozici na vyžádání. Výše uvedené informace jsou poskytovány pouze pro orientační účely. Pro konkrétní požadavky na design kontaktujte naše technické prodejní pracovníky.
